1. Chuẩn bị và Cắm cọc phụ
Bạn cần trải dây và đóng các cọc sắt bổ trợ xuống đất theo một đường thẳng:
Cọc E (Xanh lá - Earth): Kẹp vào hệ thống tiếp địa hoặc cọc đất cần đo.
Cọc P (Vàng - Potential): Đóng xuống đất, cách cọc E từ 5 - 10 mét.
Cọc C (Đỏ - Current): Đóng xuống đất, cách cọc P từ 5 - 10 mét.
Lưu ý: Đảm bảo các cọc được đóng chặt và dây dẫn không bị chồng chéo.
2. Kiểm tra điện áp đất (Earth Voltage)
Trước khi đo điện trở, phải kiểm tra xem có dòng điện rò dưới đất không để tránh sai số:
Bật núm xoay sang nấc Earth Voltage.
Kiểm tra màn hình: Nếu giá trị nhỏ hơn 10V là đạt yêu cầu để đo. Nếu lớn hơn 10V, bạn cần tắt các thiết bị điện xung quanh hoặc kiểm tra rò rỉ điện trước khi tiếp tục.

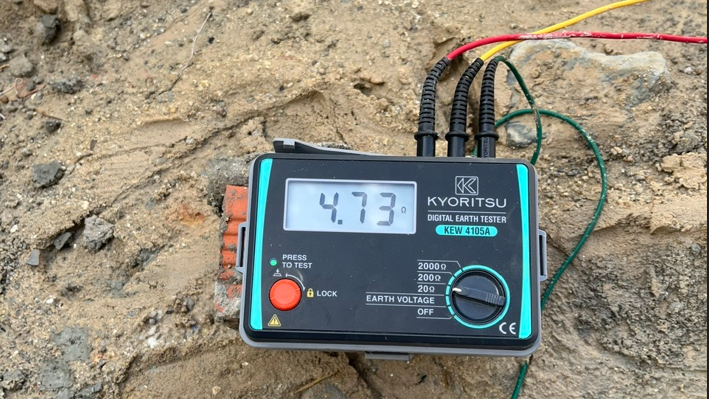

3. Tiến hành đo điện trở đất
- Bước 1: Vặn núm xoay về thang đo cao nhất là 2000Ω.
- Bước 2: Nhấn và giữ nút PRESS TO TEST.
- Nếu muốn đo rảnh tay, bạn có thể nhấn và xoay nút này để khóa vị trí đo.
- Đèn OK (màu xanh) trên máy phải sáng lên. Nếu đèn không sáng, hãy kiểm tra lại các đầu kẹp hoặc độ ẩm tại vị trí đóng cọc phụ (có thể tưới thêm ít nước vào chân cọc).
- Bước 3: Nếu chỉ số hiển thị quá nhỏ (ví dụ 5.0), hãy vặn núm xoay xuống thang 200Ω hoặc 20Ω để lấy kết quả chính xác đến chữ số thập phân.
4. Đọc kết quả và Đánh giá
Hệ thống chống sét trực tiếp: Điện trở đất thường yêu cầu ≤10Ω.
Hệ thống tiếp địa an toàn điện/đồ điện tử: Thường yêu cầu ≤4Ω.
Nếu kết quả cao hơn quy định, bạn cần bổ sung thêm cọc tiếp địa hoặc dùng hóa chất giảm điện trở đất (GEM).
Một số lưu ý quan trọng:
- Kiểm tra Pin: Nếu biểu tượng Pin yếu hiện lên, kết quả sẽ bị sai lệch đáng kể, hãy thay pin mới ngay.
- Đo đơn giản (2-wire): Nếu không thể đóng cọc phụ (như ở trong nhà cao tầng), bạn có thể dùng chế độ đo đơn giản bằng cách nối tắt cổng P và C, sau đó dùng hệ thống ống nước kim loại hoặc dây trung tính của lưới điện làm điểm tựa (tuy nhiên cách này độ chính xác không cao bằng đo 3 cực).
